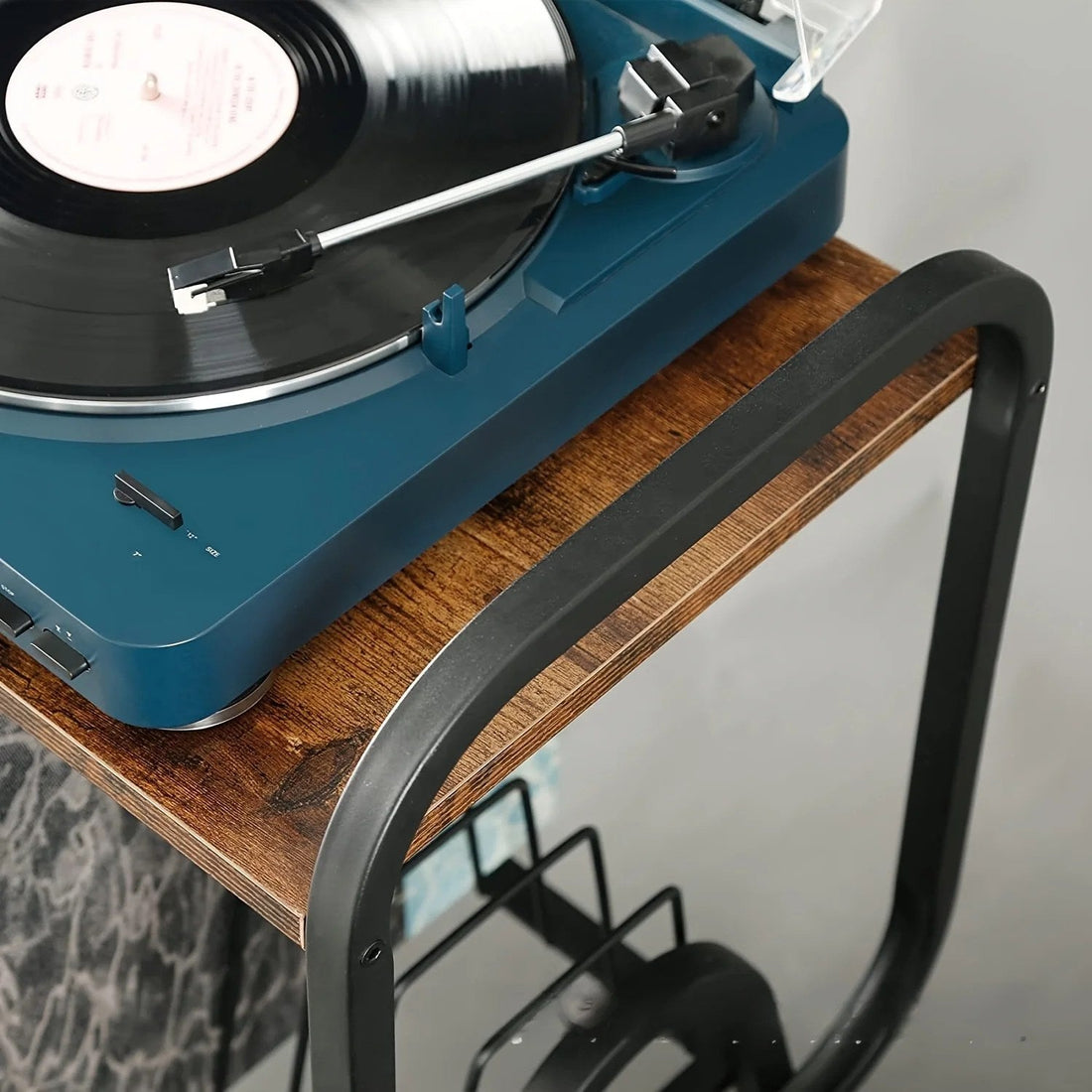

Installer une platine vinyle pas à pas

Pour installer une platine vinyle, on suit un ordre : le meuble, le plateau et la courroie, la mise de niveau, le contrepoids, la force d’appui, le branchement, le capot. Cet article le suit, d’après les guides de Son-Vidéo et de Cambridge Audio. Il ne donne aucun réglage chiffré qui ne vienne de leurs pages : pour la force d’appui, c’est la cellule de votre platine qui décide.

1. Le meuble d’abord

On installe la platine sur un meuble prêt, pas l’inverse. Son-Vidéo demande de vérifier la charge maximale que supporte le plateau et de choisir un support dont les dimensions correspondent à la platine, pour sa stabilité. Le support demi-lune, par exemple, liste les platines qu’il accepte, jusqu’à 45 × 34 cm.

Pour l’emplacement dans la pièce, voyez où poser sa platine vinyle. Pour le poids d’un ampli à côté, notre article sur la charge d’un meuble pour platine et ampli fait l’addition.

2. Déballer, puis plateau, courroie et tapis

Sortez toutes les pièces avant de commencer. Selon Son-Vidéo, une platine à courroie peut arriver avec un sous-plateau, une courroie prémontée, un plateau, un couvre-plateau et un capot. Ensuite, chaque guide a sa méthode :

• Cambridge Audio, pour son Alva ST : on pose le plateau, on passe la courroie autour du moteur en vérifiant qu’elle repose bien sur l’axe, on monte le contrepoids et la tête de lecture, puis on pose le tapis en caoutchouc.
• Son-Vidéo, pour une Pro-Ject Debut : la courroie va entre la poulie du moteur et le contre-plateau, sur le plus petit pignon pour les 33 tours, sur celui du dessous pour les 45 tours. Deux vis bloquaient le moteur pendant le transport : on les retire. Une feutrine sur le plateau améliore l’adhérence du disque et réduit le rumble.

Les guides divergent sur l’ordre : Cambridge Audio pose le plateau d’abord, Son-Vidéo après avoir équilibré le bras. Suivez la notice de votre modèle.

3. Mettre de niveau

« Avant de commencer tout réglage », écrit Son-Vidéo, il est indispensable de vérifier que la platine est parfaitement horizontale, avec un niveau à bulle. On le pose sur le châssis, puis sur le plateau. Beaucoup de platines ont des pieds réglables pour corriger une légère inclinaison. Une platine penchée peut abîmer la pointe de lecture et les sillons.

4. Équilibrer le bras

Mettez la force d’appui et l’antiskating sur 0, puis retirez le protège-cellule, indique Son-Vidéo. Installez le contrepoids à l’arrière du bras. Réglez-le jusqu’à ce que le bras soit parallèle au plateau, sans toucher son support. Pour la Pro-Ject Debut, le guide conseille de garder un doigt sous le lève-bras pendant l’opération. Reposez ensuite le bras sur son support.

5. Force d’appui et antiskating : la valeur de la cellule

La force d’appui est celle que recommande le fabricant de la cellule. Son-Vidéo en donne un exemple : de 1,25 à 1,75 g pour une cellule Ortofon OM-10 sur une Pro-Ject Debut. Ce chiffre ne vaut pas pour une autre cellule. Pour vérifier que cellule et platine vont ensemble, l’outil de compatibilité cellule et platine aide.

La tolérance n’est que de quelques dixièmes de gramme, précise Son-Vidéo, qui présente des balances au centième de gramme. Une force trop faible fait dérailler la pointe ; trop forte, elle use prématurément les sillons.

L’antiskating suit la force d’appui. Chez Pro-Ject, il se règle selon elle. Chez Cambridge Audio, sur l’Alva ST, on le fixe à la même valeur. Chaque notice a sa méthode.

6. Brancher : phono, préampli, enceintes

Le signal d’une platine doit être corrigé et renforcé par un préampli phono. Selon Son-Vidéo, trois cas :

• l’ampli a une entrée PHONO : on y branche la platine ;
• la platine a son préampli intégré : elle se branche sur n’importe quelle entrée ligne de l’ampli ;
• ni la platine ni l’ampli (ou les enceintes) n’ont de préampli : un préampli RIAA externe se place entre la platine et l’ampli.

Cambridge Audio ajoute, pour ses amplificateurs AXR85 et AXR100, qu’une platine à préampli intégré se branche sur une autre entrée analogique que Phono, au risque d’une distorsion sinon. Côté câbles, le guide Pro-Ject cite un câble RCA stéréo et un fil de terre. Si l’on entend un ronflement, la notice de l’AXA35 demande de vérifier les connexions, en particulier la masse des platines.

7. Le capot, le nettoyage, le premier disque

Si la platine n’a pas de capot, Son-Vidéo recommande vivement d’en poser un, contre la poussière. Cambridge Audio termine par les charnières et le couvercle. Avant la première écoute, nettoyez le disque : notre guide pour nettoyer un vinyle sans l’abîmer montre comment.

Les sept étapes en un coup d’œil

1. Un meuble stable, à la charge et aux dimensions vérifiées.
2. Déballage, plateau, courroie et tapis, selon la notice.
3. Mise de niveau au niveau à bulle.
4. Contrepoids : bras équilibré, parallèle au plateau.
5. Force d’appui, puis antiskating, selon la cellule.
6. Branchement : entrée phono, préampli ou platine à préampli intégré.
7. Capot, nettoyage, premier disque.

Pour installer la platine sur un meuble prévu pour elle : voir les meubles pour platine vinyle.
